Modelación de transferencia de calor que ocurre en un flujo turbulento cuando el líquido pasa a través de una tubería de calor en forma de codo a 90°. Las ecuaciones diferenciales parciales se resolvieron utilizando la técnica de elementos finitos. Los algoritomos fueron implememntados en una máquina virtual paralela (PVM) con 8 estaciones de trabajo.

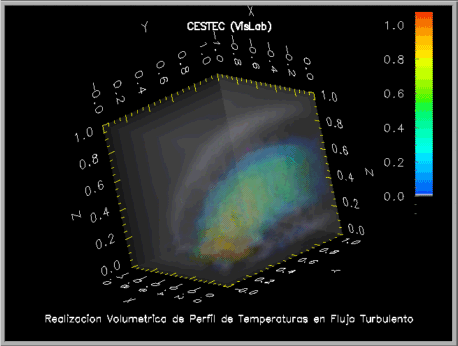

En este tipo de visualización, todos los datos se representan al mismo tiempo. Para lograr esto, los datos se mapean a un cubo. En el cubo, la cara inferior representa el flujo que ingresa con un temperatura alta. El flujo sale por la cara derecha con una temperatura menor. El cubo adquiere una consistencia semitransparente que permite ver a través de él, y por ende los datos representados dentro del cubo. Las dimensiones del cubo y las temepraturas se normalizaron para que estuvieran en el rango [0,1].

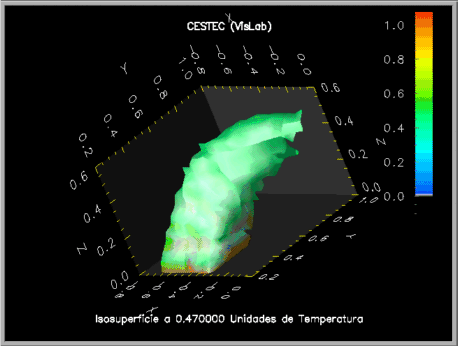

Una isosuperficie se forma uniendo todos los puntos en un espacio tridimensional cuyo valor sea igual a una cierta cantidad. Entonces la superficie muestra en qué puntos del volúmen se ha alcanzado un cierto valor de temperatura.
